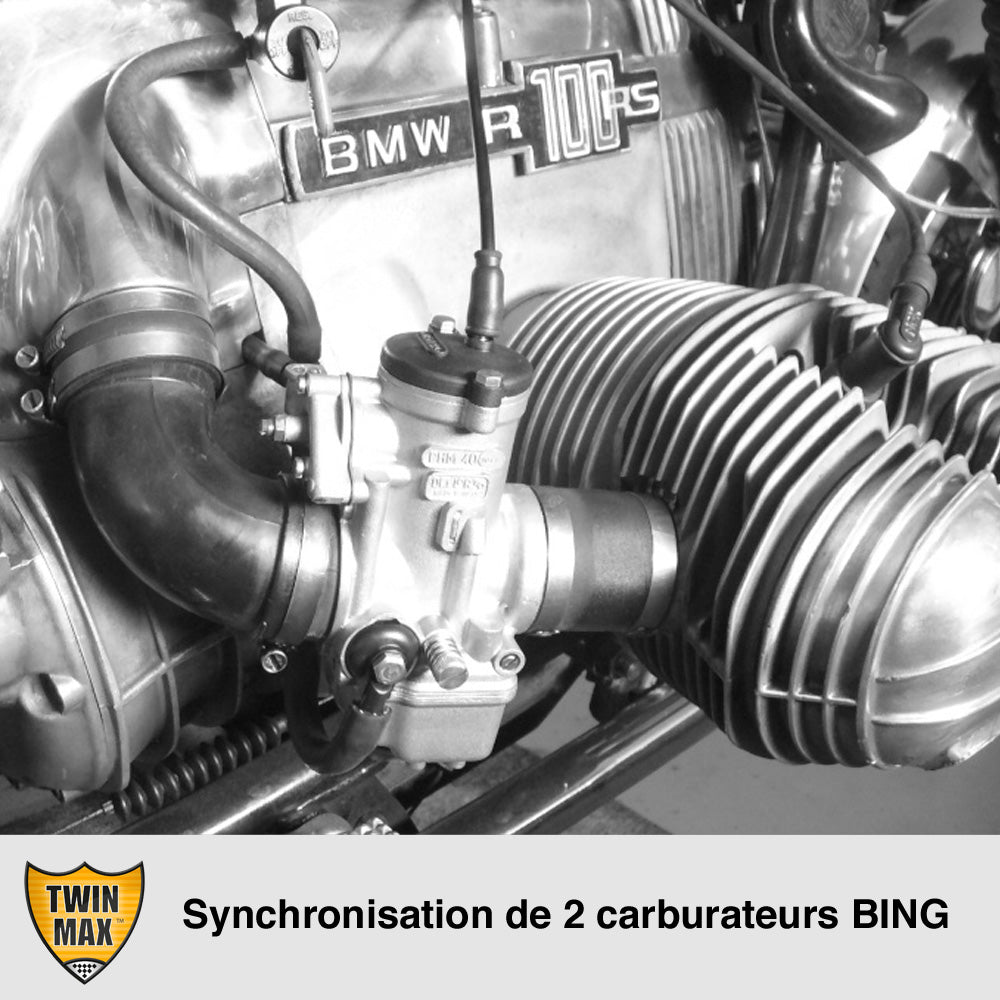

L’équilibrage de 2 carburateurs BING 40mm d’un flat twin BMW en 3 étapes et en utilisant le synchronisateur de carburateurs TwinMax
Régler la richesse du ralenti
- Faire chauffer le moteur pendant une bonne vingtaine de km si départ à froid, moins si moteur tiède pour le mettre à température.
- Se munir d'un tournevis pour ajuster la vis de richesse de ralenti carbu par carbu.
- Débrancher le fil de bougie droite et enficher une bougie de rechange dont on fera toucher le culot (masse) à la masse moteur/chassis (pour ne pas éclater les bobines Haute tension)
- Aller du côté gauche de la bécane, démarrer le moteur qui doit encore être à sa température de fonctionnement
- Faire tourner la vis de richesse de ralenti en "vissant" puis "dévissant" lentement, le temps de sentir le régime de ralenti se stabiliser et écouter le moteur
- Lorsque l'on atteint le régime maximal du moteur pour le cylindre en cours de réglage, effectuer 1/8 de tour en arrière (on dévisse).
- La richesse est parfaite à gauche, arrêter le moteur (couper le contact à la clef pour ne pas claquer les bobines HT)
- Refaire exactement la même procédure du côté droit du moteur.
- La richesse est parfaite à droite, arrêter le moteur (couper le contact à la clef pour ne pas claquer les bobines HT)
- Rebrancher correctement les câbles HT aux bobines du moteur.
Régler la synchronisation au ralenti
- Dévisser les vis de dépression situées sous les 2 carburateurs (pour moi des Bing CV 40mm)
- Brancher les deux tubes du Twinmax sur les entrées précédemment bouchées par les deux vis de dépression
- Allumer le Twinmax et régler l'offset de l'aiguille à "0" à l'aide des deux boutons du boîtier (bouton 1 : offset / bouton 2 : sensibilité). Le résultats de cette étape conditionnant tous les prochaines réglages, il faut vraiment que l'aiguille soit centrée à "0" (moteur éteint) et la sensibilité de l'instrument sur max
- Mettre en route le moteur (qui doit encore être encore à sa T° de fonctionnement) et ramener la sensibilité de l'instrument au 3/4 du maximum (suffisant pour de bons réglages)
- Le régime de ralenti étant établi, normalement l'aiguille doit plus ou moins dévier sur la droite ou la gauche
- Choisir UN premier carburateur et jouer sur la vis de ralenti pour amener le régime moteur à environ 800-900 trs/min, même si cela dérègle encore plus la synchronisation
- Agir sur le second carburateur et jouer sur sa vis de ralenti de façon à ramener l'aiguille du Twinmax écatement sur "0". L'aiguille bouge un peu avec les pulsations du moteur c'est normal et c'est ce qui rend un peu difficile les premières tentatives de réglage de synchronisation.
- Si à la fin de la synchronisation de ralenti le régime moteur s'est stabilisé vers 800trs (pas moins!) alors vous êtes arrivés !
- Sinon reprendre à l'étape 6 en rehaussant UN PEU le régime moteur. Cela dérègle évidemment votre synchronisation mais en agissant sur le second carburateur vous retrouverez le réglage idéal de l'étape 8.
- Couper le contact à la clef (pour ne pas claquer les bobines HT).
- Si vous ne prévoyez pas de faire ensuite la synchronisation dynamique NE PAS OUBLIER de revisser les vis de dépression des carburateurs !
Régler la synchronisation dynamique.
- Dévisser les vis de dépression situées sous les 2 carburateurs (pour moi des Bing CV 40mm)
- Brancher les deux tubes du Twinmax sur les entrées précédemment bouchées par les deux vis de dépression
- Allumer le Twinmax et régler l'offset de l'aiguille à "0" à l'aide des deux boutons du boîtier (bouton 1 : offset / bouton 2 : sensibilité). Le résultats de cette étape conditionnant tous les prochaines réglages, il faut vraiment que l'aiguille soit centrée à "0" (moteur éteint) et la sensibilité de l'instrument sur max
- Mettre en route le moteur (qui doit encore être encore à sa T°C de fonctionnement) et ramener la sensibilité de l'instrument au 3/4 du maximum (suffisant pour de bons réglages)
- Le régime de ralenti étant établi, normalement l'aiguille NE DOIT PAS dévier sur la droite ou la gauche car vous venez de procéder à la synchronisation de ralenti !!!
- Au niveau de la buté des deux carburateurs, toucher les câbles d'accélérateur et trouver celui qui est le plus tendu.
- Vous faire aider d'une tierce personne qui va légèrement accélérer pour vous jusqu'à 1500 trs/min (ça suffit !) histoire de tendre un peu les 2 câbles d'accélérateur
- Avec une pince, jouer sur la tension du câble le plus tendu (relâcher un peu la tension) jusqu'à ce que l'aiguille du Twinmax soit parfaitement alignée sur "0".
- Couper le contact à la clef (pour ne pas claquer les bobines HT).
- NE PAS OUBLIER de revisser les vis de dépression des carburateurs !
Article rédigé par “Reiler” (merci à lui). N’hésitez pas à visiter le forum, c’est une vraie mine d’or http://www.flat-twin-bmw.com/
